Rangkaian Lilin Ulang Tahun Elektronik

Ulang tahun adalah salah satu momen yang sangat penting bagi seseorang sebab merupakan salah satu bagian dari episode kehidupan. Tak heran bila banyak orang membuat acara untuk merayakan ulang tahunnya dari mulai yang sederhana dengan budget kecil sampai yang terkesan wah dengan dana besar. Ada satu hal yang tidak pernah luput dari kegiatan ulang tahun ini, yakni lilin. Ya, lilin ulang tahun merupakan benda selalu ada di saat perayaan hari ulang tahun. Rasanya kurang lengkap bila di acara ulang tahun tidak ada sesi tiup lilin. Dengan rangkaian lilin ulang tahun elektronik Anda tidak perlu repot-repot membeli lilin ke toko atau supermarket. Apalagi kualitas lilin sekarang tidak sebagus yang dulu.

LED (Light Emiting Diode) pada dasarnya memang sebuah lampu, hanya saja cahayanya berasal dari emisi dioda. Dengan demikian LED pun bisa difungsikan sebagai lampu lilin. Dengan bantuan teknologi di bidang elektronika sekarang kita bisa memakai lilin elektronik, tidak lagi mengandalkan lilin konvensional. Berikut kami sajikan gambar skema Rangkaian Lilin Ulang Tahun Elektronik buat Anda. Silakan lihat dan pelajari dengan seksama.

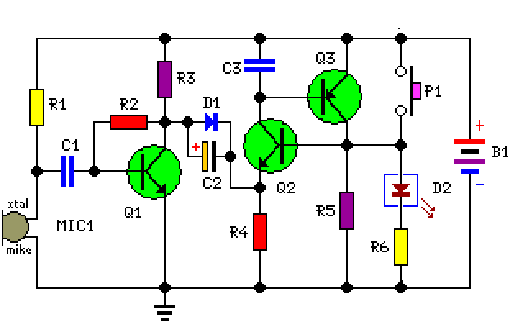

Gambar Skema Rangkaian Lilin Ulang Tahun Elektronik

Daftar komponen :
R1 = 10K
R2 = 1M
R3 = 1K
R4 = 4.7K
R5 = 10K
R6 = 100R
C1 = 100pF-63V
C2 = 10µF-25V
C3 = 100nF-63V
D1 = 1N4148
D2 = LED merah
P1 = Saklar SPST Pushbutton
B1 = 3V Battery (2 x 1.5V AA, AAA Cells)
Q1 = BC550C-45V 100mA, transistor NPN
Q2 = BC337-45V 800mA, transistor NPN
Q3 = BC327-45V 800mA, transistor PNP
MIC1 = Mikrofon elektrit

Sinyal yang dihasilkan akan sangat diperkuat oleh Q1 dan pulsa positif agak panjang (dibentuk oleh D1 dan C2) yang akan me-reset sendiri melalui Emitter dari Q2.  C1 bertindak sebagai high-pass filter sederhana untuk mencegah pembicaran normal atau kebisingan lingkungan yang bisa mematikan perangkat. Rangkaian Lilin Ulang Tahun Elektronik ini memerlukan catu daya sebesar 1,5 sampai 35 Volt.
