Rangkaian Walky Talky – Sebelum handphone jadi alat komunikasi zaman sekarang, Walky Talky sempat menjadi andalan berkomunikasi. Untuk pembuatan Walky Talky harus dibuat sebanyak dua buah sebagai sarana komunikasi antar teman/warga. Jarak yang dapat ditempuh untuk Walky Talky sekitar 500 meter untuk lokasi yang banyak gedung/rumahnya. Namun kalau di tempat yang lapang semacam  sawah atau daerah pegunungan yang masih belum banyak terhalang pepohonan maka jarak yang ditempuh akan lenih jauh lagi.

Di bawah ini saya sajikan gambar Rangkaian Walky Talky. Silakahn lihat dan pelajari secara seksama.

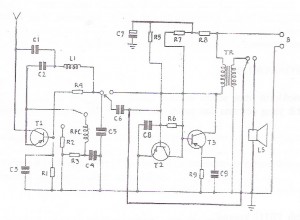

Gambar Skema Rangkaian Walky Talky

Gambar Skema Rangkaian Walky Talky

Daftar komponen yang diperlukan :
R1, R4, R5, dan R7  =  5K Ohm
R2, R8 dan R9       =  100 Ohm
R3                  =  390 Ohm
R6                  =  270K Ohm
C1, C2           =  20 pF
C3, C6           =  0,04 uF
C4                  =  0,002 uF
C5                  =  0,02 uF
C7                  =  47 uF/10 Volt
C8                  =  0,005 uF
C9                  =  25 uF/10 Volt
T1                  =  2 SA 221
T2                  =  2 SB 54
T3                  =  2 SB 56

Lain-lain :
– Tr  =  Trafo OT 240
– LS  =  loudspeaker 8 Ohm
– L1  =  merupakan kumparan-kumparan yang harus dibuat sendiri, yakni dari bekas koker radio SW yang telah tidak dipakai. Selanjutnya gulungan kawat yang asli dibuang. Kemudian koker yang telah dibuang lilitannya diganti dengan lilitan yang baru. Sedangkan lilitan yang baru ini menggunakan kawat yang panjang 50 cm dengan ukuran kawat 0,5 mm.
– RFC = RFC-nya juga dibuat sendiri dengan menggunakan bekas ballpoint kuningan yang panjangnya dikurangi 2 cm, kemudian dililiti kawat ukuran 0,2 mm dengan jumlah lilitan 18 gulungan.
– B = baterai 9 Volt DC.

Dalam uji coba Rangkaian Walky Talky ini pertama yang harus dilakukan adalah dengan menekan saklarnya sambilberbicara di depan speaker. Kemudian dekatkan Walky Talky ini ke radio yang memiliki 2 atau 4 band. Carilah gelombang pada SW3 atau bisa juga SW1 pada gelombang 40 meter sambil memutar bagian feritnya (L1)
