Rangkaian Penguat Nada Bass 60 Watt – Setiap orang memiliki selera musik yang berbeda, begitu pula halnya dengan nada. Ada yang sudah nada treble dan ada juga yang demen nada bass. Amplifier yang berfungsi sebagai penguat nada pun tak luput dari masalah ini. Dengan kata lain, sekarang banyak amplifier dibuat disesuaikan dengan selera pemakainya. Ada amplifier yang dominan ke nada treble dan ada pula yang dominan ke nada bass.

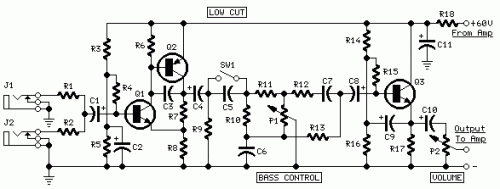

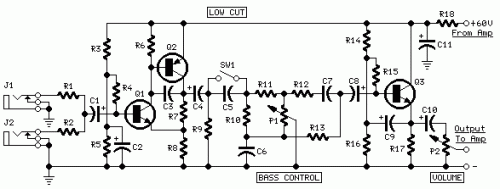

Pada kesempatan kali ini akan kami sajikan mengenai Rangkaian Penguat Nada Bass 60 Watt. Desain rangkaian ini mengadopsi sirkuit topologi mapan untuk power amplifier, menggunakan catu daya tunggal sekitar 60V dan kapasitor-coupling untuk speaker. Rangkaian ini bisa juga digunakan untuk amplifier gitar. Preamp ini didukung oleh rel 60V, sama seperti power amplifier, yang memungkinkan untuk menerapkan dua transistor gain-blok yang mampu memberikan output RMS 20V. Berikut ini gambar skema lengkapnya.
Daftar komponen preamplifier :
P1 = 10K
P2 = 10K
R1,R2 = 68K 1/4W
R3 = 680K 1/4W
R4 = 220K 1/4W
R5 = 33K 1/4W
R6 = 2K2 1/4W
R7 = 5K6 1/4W
R8,R18 = 330R 1/4W
R9 = 47K 1/4W
R10 = 18K 1/4W
R11 = 4K7 1/4W
R12 = 1K 1/4W
R13 = 1K5 1/4W
R14,R15,R16 = 100K 1/4W
R17 = 10K 1/4W
C1,C4,C8,C9,C10 = 10µF 63V
C2 = 47µF 63V
C3 = 47pF 63V
C5 = 220nF 63V
C6 = = 470nF 63V
C7 = 100nF 63V
C11 = 220µF 63V
Q1,Q3 = BC546 65V 100mA
Q2 = BC556 65V 100mA
J1,J2 = Soket jack mono 6.3mm
SW1 = Saklar SPST
Jangan lewatkan membaca tips cara memilih Speaker Yang Bagus
Daftar komponen penguat nada :
R1 = 6K8 1W
R2,= R4 470R 1/4W
R3 = 2K 1/2W Trimmer Cermet
R5,R6 = 4K7 1/2W
R7 = 220R 1/2W
R8 = 2K2 1/2W
R9 = 50K 1/2W Trimmer Cermet
R10 = 68K 1/4W
R11,R12 = R47 4W
C1,C2,C4,C5 = 47µF 63V
C3 = 100µF 25V
C6 = 33pF 63V
C7 = 1000µF 50V
C8 = 2200µF 63V
D1 = LED
D2 = Dioda jembatan 200V 6A
Q1,Q2 = BD139 80V 1.5A transistor NPN
Q3 = MJ11016 120V 30A transistor NPN Darlington
Q4 = MJ11015 120V 30A transistor PNP Darlington
SW1 = Saklar SPST
F1 4A = Fuse dengan soket
T1 = 220V primer, 48-50V Sekunder 75 – 150VA
Semoga Rangkaian Penguat Nada Bass 60 Watt ini bermanfaat bagi Anda dan fans audio. Selamat berkarya!!
PL1 = plug laki-laki
