Rangkaian Penguat Bertenaga Mini USB Untuk Laptop

Rangkaian Penguat Bertenaga Mini USB Untuk Laptop – Sudah ada strategi di pasar membeli speaker bertenaga USB untuk laptop. Speaker ini biasanya didorong oleh daya dari satu port USB yang tersedia dan sinyal input audio dari headphone port, sehingga mengkonsumsi dua port notebook.

Sebuah port USB memberikan arus  maksimum 500mA pada 5Volt hingga max 0,5 × 5 = 2.5 Watt. Jadi, jika sirkuit memakan 0,5-1 Watt arus listrik, hanya 1.5 Watt yang tersisa untuk output speaker. Sekarang Anda mungkin bertanya 1.5 watt tidak akan menciptakan banyak suara. Tapi percayalah, dalam kondisi yang baik, 1.5 Watt ini jauh lebih dari yang diharapkan. Di bawah ini kami sajikan Rangkaian Penguat Mini USB untuk Laptop.

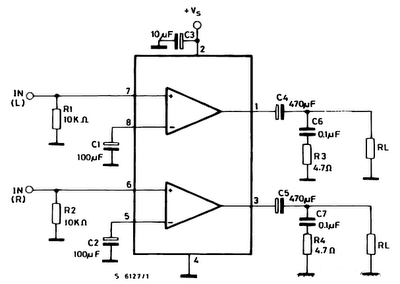

Gambar Skema Penguat Bertenaga Mini USB Untuk Laptop

Gambar Skema Penguat Bertenaga Mini USB Untuk Laptop

Daftar komponen :
R1 = 10K Ohm
R2 = 10K Ohm
R3 = 4,7 Ohm
R4 = 4,7 Ohm
C1 = 100uF
C2 = 100uF
C3 = 10uF
C4 = 470uF
C5 = 470uF
C6 = 0,1uF
C7 = 0,1uF
IC = TDA2822M

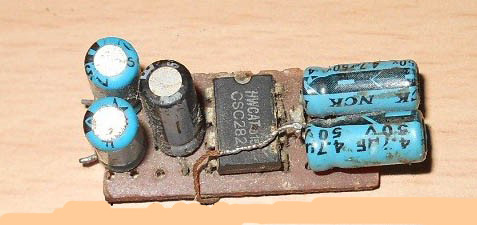

Gambar Penguat Bertenaga Mini USB Untuk Laptop

Gambar Penguat Bertenaga Mini USB Untuk Laptop

Speaker ini memiliki tipe magnet datar di dalamnya, dan tersedia di toko grosir  elektronik. Untuk box speaker, gunakan kotak korek api tua jumbo. Dan untuk sirkuit, yang Anda butuhkan adalah rangkaian penguat audio yang mampu memberikan output 0.5Watt di setiap saluran.

Di sini kita akan menggunakan stereo amplifier dengan IC TDA2822 M sebagai Rangkaian Penguat Bertenaga Mini USB yang mempunyai 8 pin paket DIP dan biasanya ditemukan di walkman mini dan lain-lain. IC ini dapat memberikan output hingga 450 mili Watt / saluran dengan 4 ohm loudspeaker pada pasokan 5 Volt yang mendekati yang kita butuhan.
