Rangkaian Stopwatch Sederhana
Mungkin Anda pernah mendengar atau melihat sebuah benda berbentuk jam yang disebut Stopwatch atau jam sukat. Stopwatch berfungsi sebagai alat yang digunakan untuk mengukur lamanya waktu yang diperlukan dalam suatu kegiatan, biasanya dalam kegiatan olahraga, misalnya berapa lama seorang perenang mencapai jarak 100 meter, atau berapa lama seorang pelari mencapai jarak 1 km, dan lain sebagainya. Stopwatch ini secara khas dirancang untuk memulai dengan menekan tombol di atas dan berhenti sehingga suatu waktu detik ditampilkan sebagai waktu yang berlalu. Kemudian dengan menekan tombol yang kedua pengguna dapat menyetel ulang stopwatch kembali ke nol. Tombol yang kedua juga digunakan sebagai perekam waktu. Dengan Rangkaian Stopwatch Sederhana ini Anda bisa mencoba merakitnya sendiri.
Berikut ini adalah rangkaian sederhana dari sebuah stopwatch yang dapat menghitung sampai 99 detik. Rangkaian ini menggunakan CD4060, CD4013, CD4033, LTS543 dan beberapa komponen diskrit. Sebuah osilator kristal yang dikendalikan menghasilkan 1HZ pulsa. Sebuah kristal miniatur 32.768kHz digunakan untuk tujuan pencatatan tersebut. Di bawah ini bisa Anda lihat dan pelajari gambar skema Rangkaian Stopwatch Sederhana.

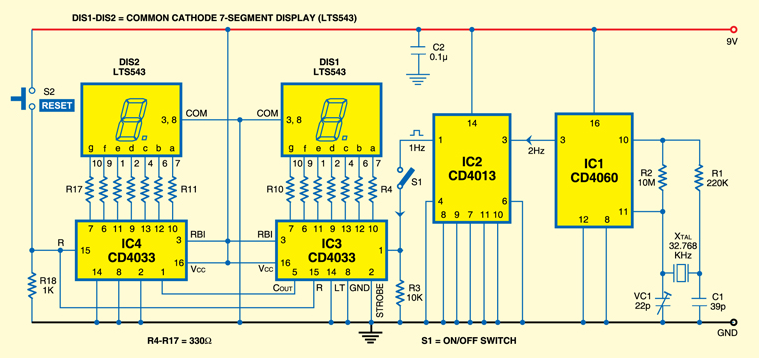

Gambar Skema Rangkaian Stopwatch Sederhana
IC CD4060 (IC1) berisi pembagi tingkatan 14–bit dan bagian osilator. Output 2Hz dari IC1 pada pin 3 diumpankan ke flip-flop IC CD4013 (IC2). IC2 mengkonversi 2 Hz menjadi 1 Hz. Output dari IC2 di pin 1 diumpankan ke IC CD4033 (IC3) melalui switch S1. Membawa pin 5 dari IC3 terhubung ke pin 1 dari CD4033 (IC4) untuk penghitungan lebih lanjut. IC3 dan IC4 mengemudi bersama katoda menampilkan DIS1 dan DIS2 untuk menunjukkan waktu (maksimal 99 detik). Saklar S1 digunakan untuk memulai dan menghentikan waktu/jam. Anda dapat me-reset counter/pemghitung ke nol dengan menekan tombol reset S2.
Untuk pengoperasian yang benar, sambungkan terlebih dulu power supply 9V ke Rangkaian Stopwatch Sederhana lalu reset layar dengan menekan sesaat saklar S2. Layar menampilkan ’00. “Sekarang mulai menghitung, jentikkan saklar S1 ke posisi ‘on’. Pada saat selesainya acara/lomba, jentikkan saklar S1 ke posisi ‘off’. Waktu yang ditampilkan pada layar adalah waktu untuk event tersebut.
