Rangkaian Detektor Radiasi RF Ponsel – Saat ini hampir sebagian besar orang menggunakan handphone atau ponsel dalam kehidupan sehari-hari, baik sebagai alat komunikasi maupun hiburan. Pada dasarnya ponsel adalah sebuah stasiun radio super mini yang canggih. Di dalam ponsel ini terdapat sistem pemancar dan penerima (transmitter). Sebagaimana layaknya transmitter, tentu saja ponsel juga mengandung radiasi biarpun dalam level rendah. Bicara radiasi kita akan berhubungan dengan masalah kesehatan.

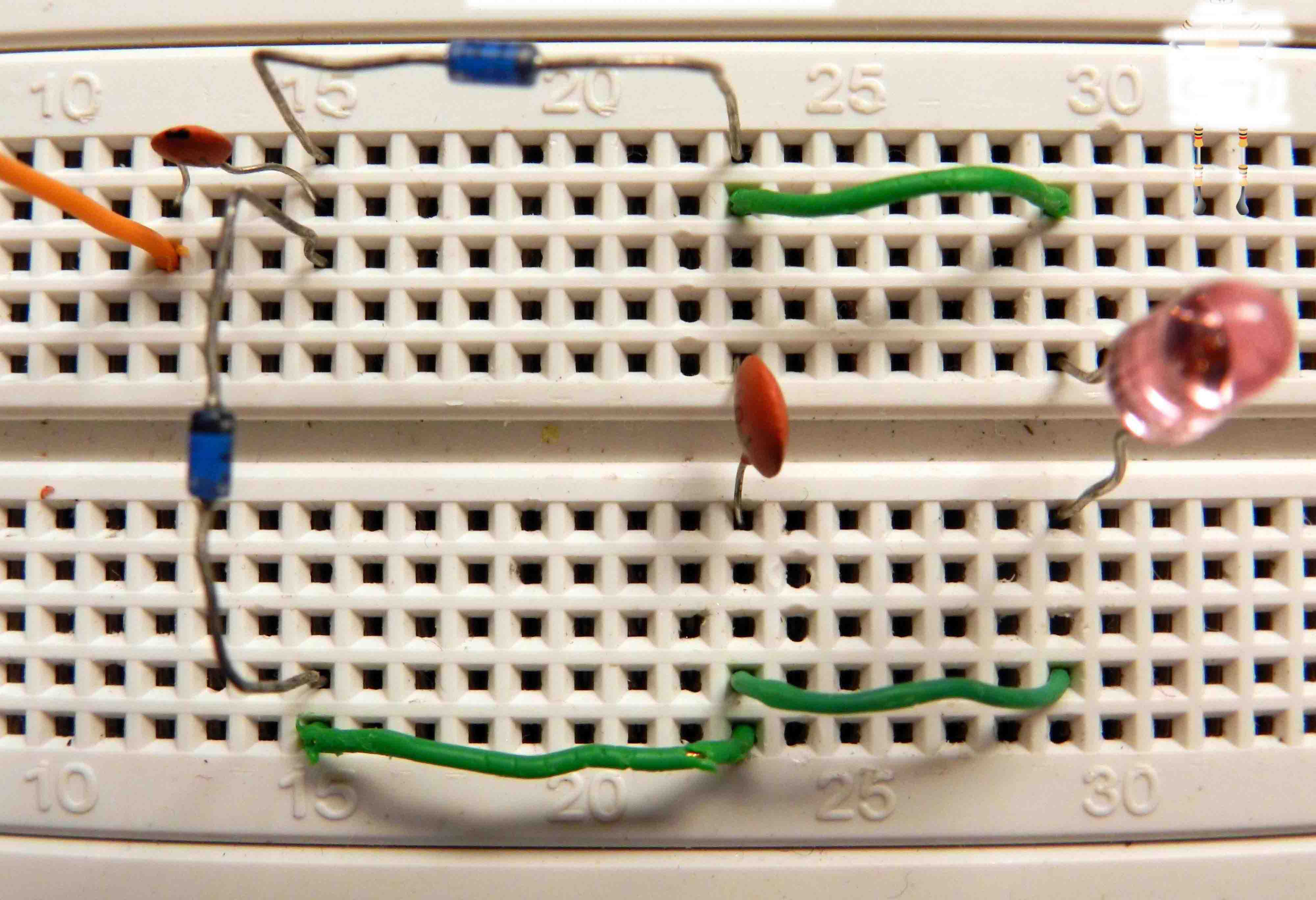

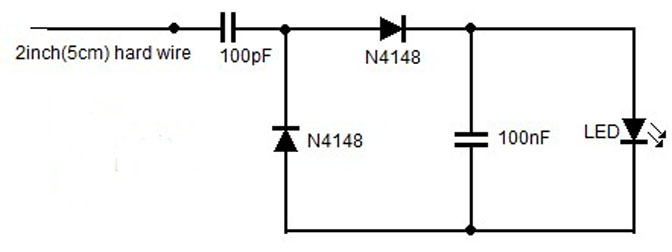

Nah, untuk mengetahui keberadaan radiasi dalam ponsel kita memerlukan detektor khusus. Pada kesempatan kali ini kami sajikan Rangkaian Detektor Radiasi RF Ponsel yang bisa digunakan untuk mendeteksi radiasi RF ponsel di sekitar Anda. Rangkaian ini sangat sederhana dan sangat menarik karena tidak memerlukan sumber tegangan. Rangkaian ini mengkonversi gelombang frekuensi RF dari ponsel (setiap kali Anda menelepon atau mengirim pesan teks) menjadi arus flash LED. Silakan Anda lihat dan pelajari gambar skemanya di bawah ini!
Adapun daftar komponen yang dibutuhkan adalah :
– 100nF & 100pF
– n4148 Diode x(2)
– LED terang kualitas bagus
Sebenarnya Rangkaian Detektor Radiasi RF Ponsel ini disebut juga sebagai power meter LED, digunakan untuk menguji peralatan RF. Rangkaian ini dapat mendeteksi daya output pemancar FM hanya dengan menghubungkan voltmeter di tempat beban (LED) dari rangkaian ini. Panjang kawat adalah sangat penting dan harus persis seperti ukuran yang diperintahkan, kalau tidak mungkin menghasilkan pembacaan yang lebih rendah. Kualitas LED adalah faktor yang sangat penting, jadi harus membeli LED yang berkualitas baik, misalnya LED super bright.
