Skema Peredam Noise Amplifier untuk Menghilangkan Dengung, Desis, dll
Timbulnya noise pada perangkat elektronika amat sangat mengganggu, ini akan menghilangkan selera kita untuk menikmati musik secara utuh. Maka kali ini akan kita ketengahkan skema peredam dengung dan noise pada power amplifier maupun sistem audio lain yang Anda miliki.
Biasanya pada waktu kita mendengarkan musik, noise yang terdengar relatif kecil atau sama sekali tidak terdengar. Namun begitu kaset/CD habis dan pada waktu kita menunggu lagu berikutnya akan muncul dan jelas terdengar suara noise yang cukup besar, apalagi bila volume kontrol dalam keadaan posisi setengah ke atas. Hal ini tentunya akan mengganggu kita dalam menikmati lagu-lagu. Dengan Rangkaian Penghilang Dengung yang akan kita bahas kali ini, suara noise dapat diredam dan tidak dapat kita dengar lagi.
Jika Anda tertarik ingin membuat Rangkaian Penghilang Noise atau orang bule bilang stereo noise gate. Di bawah ini silakan Anda lihat dan pelajari gambar skemanya.

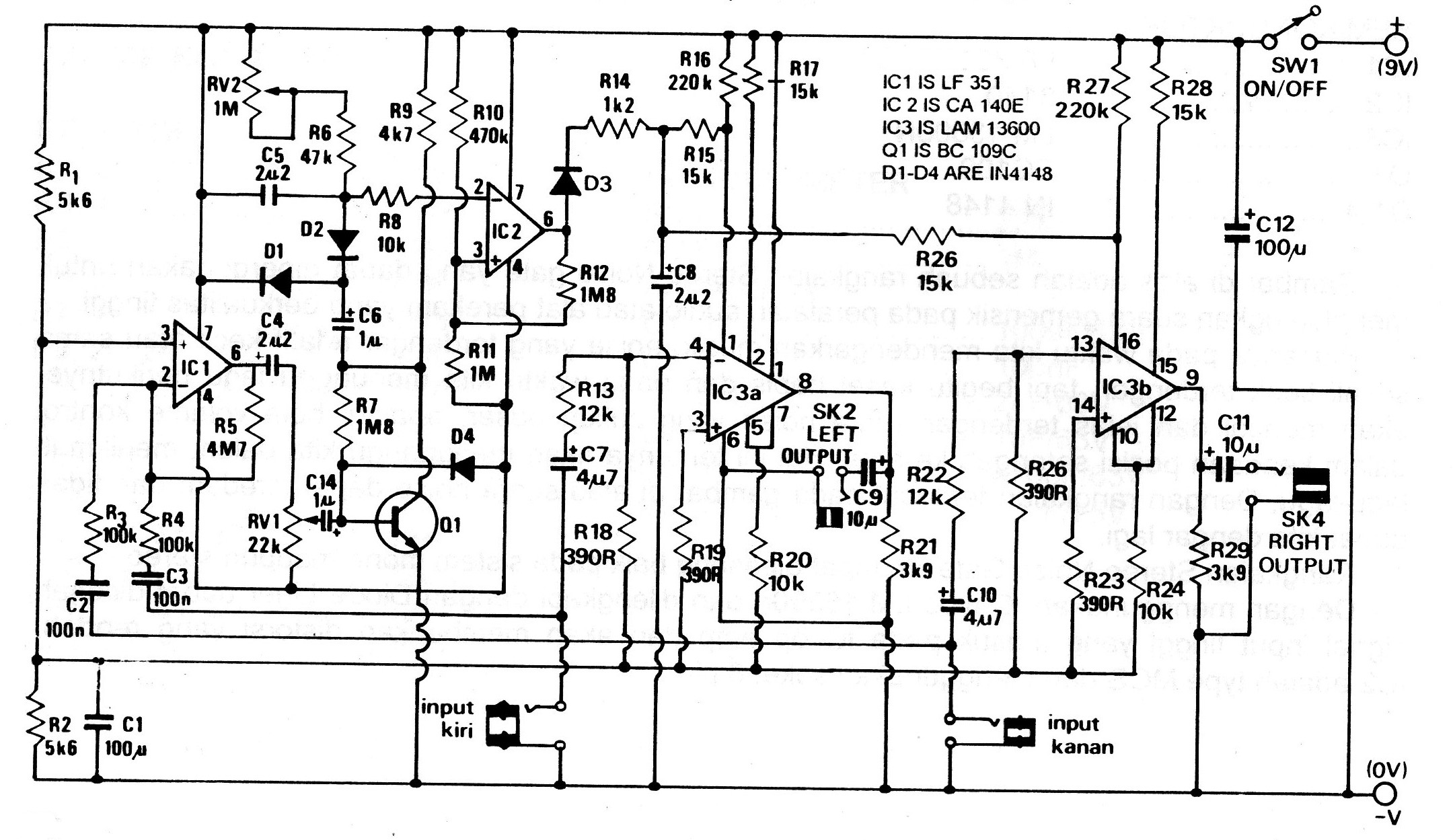

Gambar Skema Rangkaian Penghilang Noise
Daftar komponen :
R1, R2 = 5K6
R3, R4 = 100K
R5 = 4M7
R6 = 47K
R7, R12 = 1M8
R8, R20, R24 = 10K
R9 = 4K7
R11 = 1M
R13, R22 = 12K
R14 = 1K2
R15, R17, R25, R28 = 15K
R16 = 220K
R18, R19, R23, R26 = 390
R21, R29 = 3K9
RV1 = 22K
RV2 = 1M
C1, C12 = 100uF/10V
C2, C3 = 100nF
C4, C5, C8 = 2uF/63V
C6 = 1uF/63V
C7, C10 = 470uF/63V
C9, C11 = 10uF/25V
IC1 = LF351
Ic2 = 3140
IC3 = LM 13600N
Q1 = BC109
D1 – D4 = IN 4148
Rangkaian peredam noise amplifier ini dapat dipasang, baik pada sistem mono maupun stereo. Pada amplifier yang sudah jadi maka tinggal menambahkan sebelum rangkaian tone control atau setelah pre amp, selanjutnya akan diteruskan pada pengolahan audio pada sistem amplifier Anda.
Dengan menggunakan IC tipe LM13600N dan dilengkapi dengan dioda linier dapat dicegah sinyal input tinggi yang masuk pada IC op-amp dan akan memberikan distorsi yang rendah. IC2 adalah tipe MOS dan menggunakan soket 8 pin.
